Panacoustic ЗІПС-Слім SPS 37, сендвіч-панель
Ультратонка панель для створення безкаркасної системи звукоізоляції міжквартирних стін з газобетону та пінобетону завтовшки < 200 мм
Сендвіч-панель Panacoustic SPS 37 – основний елемент безкаркасної звукоізолюючої системи Panacoustic SPS 37.
Дозволяє із запасом забезпечити нормативні значення звукоізоляції для міжквартирних стін з газобетону та пінобетону завтовшки < 200 мм.
Товщина системи всього 37,5 мм
Система Panacoustic SPS 37 з ультратонкими сендвіч-панелями розроблена спеціально для додаткової звукоізоляції міжквартирних стін із піно- та газобетонних блоків. Загальна товщина звукоізолюючої конструкції, включаючи фінішне облицювання, всього 37,5 мм.
Додаткова звукоізоляція +11дБ
При товщині всього 37,5 мм система ефективно справляється із завданням ізоляції шумів різного типу, типових для багатоквартирних будинків: розмови сусідів, дитячий плач, гавкіт собак, шум від роботи побутової техніки та телевізора.
Індекс додаткової ізоляції повітряного шуму системою Panacoustic SPS 37 ΔRw = 11 дБ.

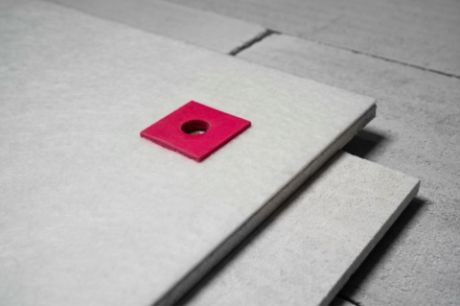

Нова запатентована технологія виробництва вібровузлів
VIBRID - гібридна комбінація двох типів віброакустичних матеріалів: поліуретанової втулки та віброізолюючого силіконового герметика Panacoustic VS, забезпечує підвищену конструкційну міцність та надійну герметизацію вібровузла.
Склад
Ультратонка звукоізолююча безкаркасна система Panacoustic SPS 37 складається із сендвіч-панелей Panacoustic SPS 37 та спеціальних фінішних гіпсокартонних листів NIDA CICHA.

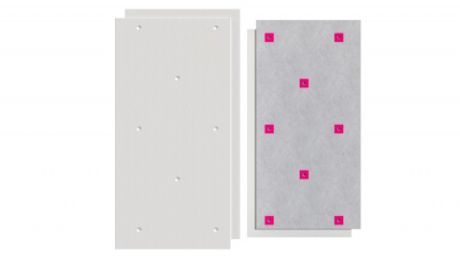

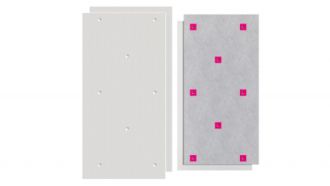

Panacoustic SPS 37 - це двошарові сендвіч-панелі (біле скловолокно + гіпсоволокнистий лист, що забезпечує жорсткість) товщиною 25 мм із вбудованими вібровузлами, виготовленими за новою технологією VIBRID для кріплення до несучої поверхні та опорами з еластомеру Sylomer.
Зовні панелі припускають фінішне облицювання 12,5-міліметровими гіпсокартонними листами NIDA CICHA. Таким чином, загальна товщина звукоізолюючої конструкції становить 37,5 мм.
Відмінні особливості
- Система Panacoustic SPS 37 розроблена для міжквартирних стін з газобетону та пінобетону.
- Найтонша сендвіч-панель із сімейства Panacoustic SPS.
- Висока ефективність при мінімальній товщині – індекс додаткової ізоляції повітряного шуму 11дБ.
- Запатентована технологія виробництва вібровузлів.
- Панелі Panacoustic SPS 37 успішно пройшли процедуру експертної оцінки будівельних матеріалів за екологічним стандартом EcoMaterial. Продукт є безпечним для людини.
Галузь застосування
Система Panacoustic SPS 37 розроблена для житлових приміщень, де важливо зберегти кожен сантиметр корисної площі та зберегти візуальний об'єм простору.
Використовується для звукоізоляції міжквартирних стін із газобетону та пінобетону завтовшки < 200 мм.
Не застосовується на перекриттях.
Зберігання
Панелі Panacoustic SPS 37 повинні зберігатися в сухих закритих приміщеннях, що унеможливлюють потрапляння на них атмосферних опадів. Панелі укладаються на дерев'яні піддони, дошки або інші матеріали підкладки без провисання.
Технологія монтажу
Панельна система Panacoustic SPS 37 монтується у суворій відповідності до інструкції з монтажу.
Дізнайтесь більше:
Розміри:
- Робочий розмір (без площі гребенів) панелей: 1200 х 600 мм
- Товщина сендвіч-панелі: 25 мм
- Товщина системи з фінішним листом ГКЛ: 37,5 мм
Фізичні характеристики:
- Вага панелі: 19,5 кг
- Поверхнева щільність системи: 36,5 кг/м2

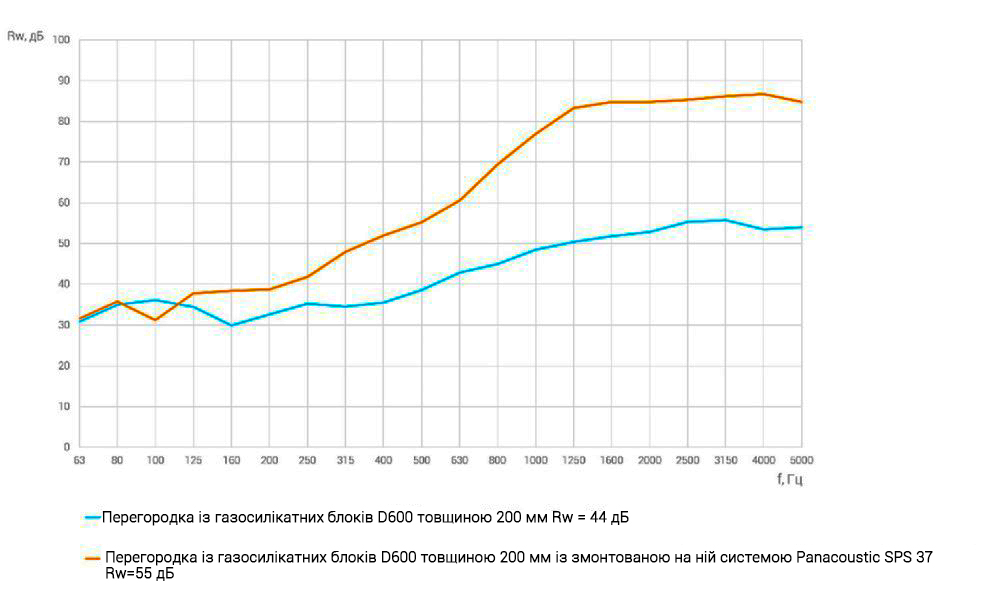

Ізоляція повітрянного шуму
Акустичні характеристики
Індекс додаткової ізоляції повітряного шуму панельної системи Panacoustic SPS 37: ΔRw = 11 дБ.
У комплект кріплення для Panacoustic SPS 37 входять:
| Назва | Фото | Кількість |
|---|---|---|

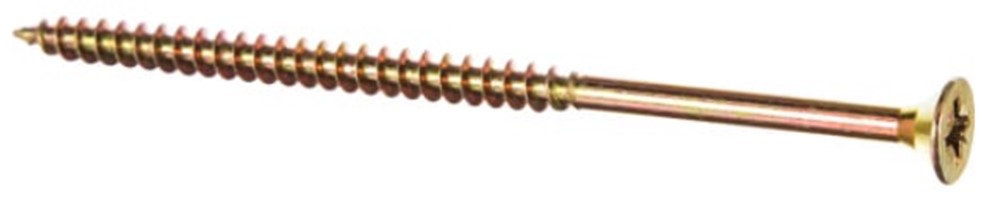

| Саморіз універсальний ∅5х70 мм |  |
8 шт. |
| Дюбель універсальний Фішер ∅8х50 мм |  |
8 шт. |
| Саморіз по ГВЛ ∅3.9х19 мм |  |
10 шт. |
| Саморіз оксид ∅3.5х32 мм |  |
25 шт. |
| Шайба збільшена M5 |  |
8 шт. |
|

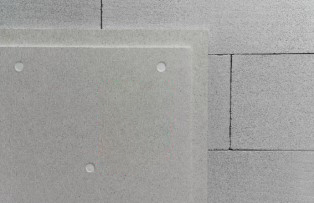

1. Підготовка поверхні до монтажу Панельна система Panacoustic SPS 37 монтується на існуючі міжквартирні стіни, виконані з піно- та газо-бетонних блоків, а також гіпсових пазогребневих плит товщиною не більше 200 мм. До початку монтажних робіт поверхня стін має бути вирівняна штукатурною сумішшю. УВАГА! Система не застосовується на перекриттях. |
 |
|

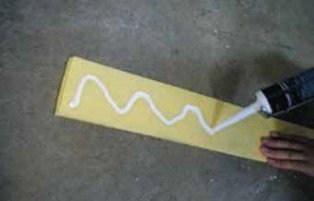

2. Початок монтажу До бокових стін та стелі торці сендвіч-панелей Panacoustic SPS 37 повинні примикати через два шари віброізолюючої стрічки «Vibrotape-T». Стрічки наклеюються за допомогою герметика "Panacoustic VS". На підлогу панельну систему спирають через два шари віброізолюючої стрічки "Vibrotape-T". Прокладка "Vibrotape-T" також обов'язково повинна підкладатися під торці гіпсокартонних листів, застосованих у системі. |
 |
|

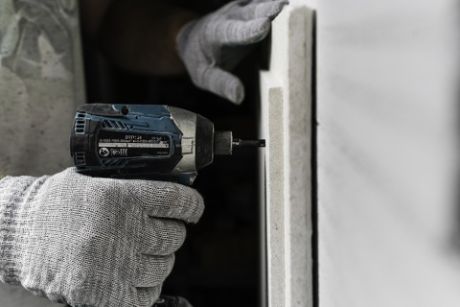

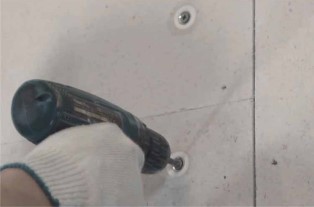

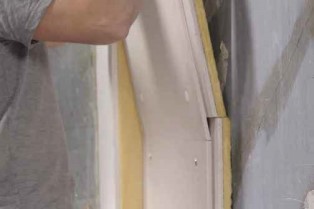

3. Установка сендвіч-панелей Панелі Panacoustic SPS 37 монтуються до поверхні стіни виключно через спеціальні вібровузли. Монтаж сендвіч-панелей зручніше вести знизу-вгору, зліва-направо. В першій панелі підрізаються гребені по короткій та довгій стороні, у наступних панелях першого ряду лише по довгій стороні. Панелі встановлюють наступним чином: панель прикладається до стіни, безпосередньо через вібровузли просвердлюються отвори у стіні глибиною не менше ніж 60 мм. В отримані отвори вставляються пластмасові дюбелі, в які попередньо на кількох витках різьблення, не допускаючи розширення дюбеля, загвинчується шуруп із шайбою. Після того, як дюбель вставлений в просвердлений отвір, його забивають до упору за допомогою молотка і закручують з підкладеною під головку конусною шайбою. УВАГА! Головка гвинта утоплюється в поверхню вібровузла не більше ніж на 1-2 мм! |
 |
|

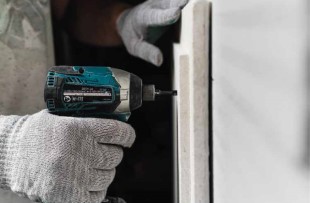

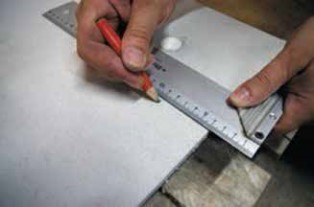

4. Підрізка панелей Сендвіч-панелі стикуються між собою за допомогою пазогребневого з'єднання, пазогребневі стики додатково стягуються саморізами по ГВЛ 3,9 х19 мм з кроком 150 мм саморізів. При замиканні ряду панель може підрізатись, при цьому підрізана частина переходить на наступний ряд. Розкроюються сендвіч-панелі за допомогою електролобзика, шар вати обрізається гострим ножем. |
 |
|
5. Розбіжність стиків Відрізані частини панелі завдовжки менше 200 мм не використовуються. Панелі монтують зі усуненням поперечних стиків у сусідніх рядах. Розбіжність стиків має становити не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізають паз, в пази закладаються смуги з гіпсоволокнистого або гіпсокартонного листів товщиною 10 мм. |
 |
|

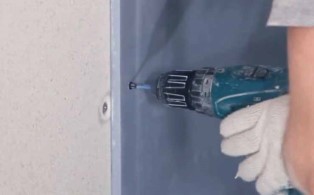

6. Фінішний шар листів NIDA CICHA Після завершення монтажу панелей до отриманої поверхні закріплюють фінішний шар листів NIDA CICHA завтовшки 12,5 мм. Листи повинні примикати до суміжних поверхонь через віброізолюючу стрічку «Vibrotape-T» у два шари відповідно до п. 2 даної інструкції. При монтажі листів NIDA CICHA використовуються шурупи 3,5х32 мм. Самонарізи не повинні потрапляти на вібровузли сендвіч-панелей. Крок шурупів по вертикалі становить 200 мм, по горизонталі – 400 мм. |
  |
|

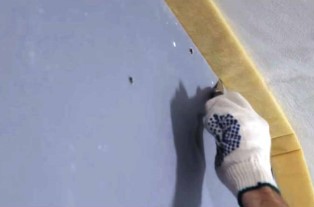

7. Заключний етап Надлишки виступаючої стрічки «Vibrotape-T» обрізають урівень з фінішним шаром листів NIDA CICHA. Шви заповнюють акустичним герметиком "Panacoustic VS". Для отримання якісного шва рекомендується використовувати малярський скотч, який наклеюється на поверхні, що утворюють кут. При необхідності поверхня панельної системи додатково вирівнюється під фінішне оздоблення. |
 |
