Звукоізоляція ударного шуму

Питання про влаштування ізоляції ударного шуму завжди стосується підлоги приміщення. Тому якщо ми хочемо, щоб сусіди знизу «спали спокійно», ддану конструкцію необхідно виконати у себе, на підлозі свого приміщення. Якщо ми самі бажаємо спокійно відпочивати та працювати, слід переконатися, що аналогічну конструкцію ізоляції ударного шуму виконав наш сусід зверху. Мабуть, в цьому і полягає головна проблема ізоляції ударного шуму!

У сучасному житловому будівництві щодо необхідної шумоізоляції огороджувальних конструкцій концепція така: необхідна величина ізоляції повітряного шуму забезпечується необхідною масивністю (щільністю матеріалу і товщиною) будівельних елементів та в основному вирішується на стадії капітального будівництва. Наприклад, найбільш тонка безпустотна залізобетонна плита товщиною 140 мм, що застосовується в даний час для влаштування перекриттів, показує індекс ізоляції повітряного шуму Rw = 49 – 51 дБ.  За умови виконання на ній вирівнюючої стяжки товщиною 40 – 60 мм сумарний індекс цілком може дорівнювати Rw = 52 дБ, що і потрібно, згідно з нормами актуалізованого ДБН В1.1-31:2013, для міжквартирних стін та перекриттів для масового житла.

При цьому щодо ізоляції ударного шуму, необхідні норми завжди та всюди забезпечуються додатковими конструкціями звукоізолюючих підлог. Це означає, що якщо будинок зданий в стадії «квартири без оздоблення», коли підлога – це тільки з/б плита перекриття, цієї конструкції ще просто немає. Якщо відкрити проєкт цієї будівлі – вона є. На папері. Але це жодним чином не гарантує, що в квартирі вашого сусіда зверху така конструкція з'явиться, буде теоретично відповідати нормам, і, найголовніше, практично після виготовлення буде ефективно виконувати свої акустичні функції.

Вже згадувана раніше «гола» плита перекриття товщиною 140 мм показує індекс наведеного рівня ударного шуму в районі Ln, w = 80 дБ. При цьому, згідно з нормами ДБН, він повинен бути не більше Ln, w = 55 дБ! Таким чином, ΔLn,w = 25 дБ відокремлюють таку конструкцію від нормативних показників, з урахуванням того, що самі норми не гарантують повного акустичного комфорту та є скоріше санітарними.

Для забезпечення ізоляції ударного шуму в будівлях із залізобетонними перекриттями застосовується можна сказати «класична» схема конструкції звукоізолюючої підлоги на пружній основі – так звана «плаваюча» підлога. У даній конструкції вирівнююча стяжка укладається на перекриття через досить тонку пружну прокладку (від 3 до 20 мм), яка при цьому заводиться на стіни та всі інші вертикальні елементи (колони), а також «обгортанням» проходить через перекриття та інженерні комунікації (труби опалення та водопостачання). Це необхідно для виключення непрямих шляхів передачі шуму. І від того, наскільки «чисто» та ретельно будуть виконані всі кромкові прокладки, залежить успішний результат усього заходу.

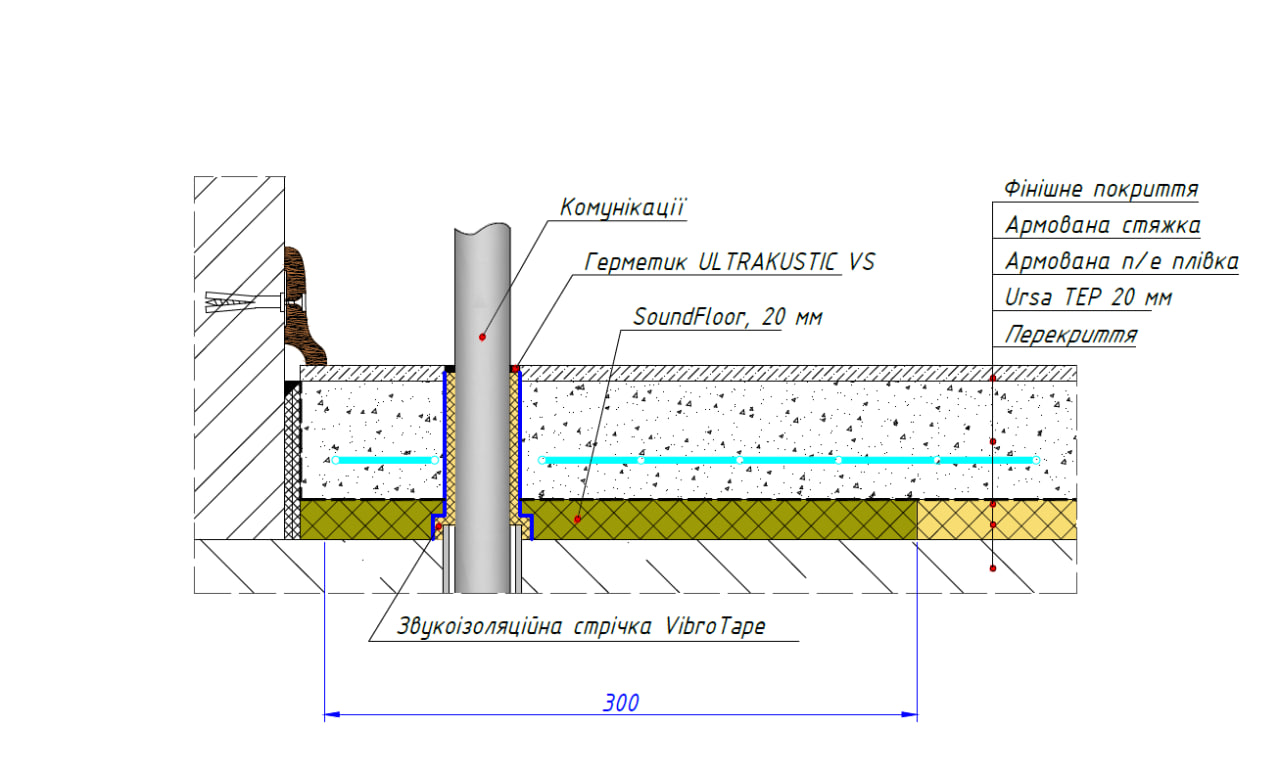

Рис. 1 "Плаваюча" підлога - типова конструкція для ізоляції ударного шуму

Акустична ефективність залежить від того, наскільки м'який пружний шар застосований в конструкції - динамічний модуль матеріалу Ед повинен бути не більше 0,3 МПа. Ізоляція ударного шуму при цьому залежить від товщини пружного шару, а також від маси вирівнюючої стяжки, покладеної зверху. Для забезпечення міцності, стяжки «плаваючих» підлог рекомендується армувати металевою сіткою, тому що у іншому випадку при утворенні тріщин, шматок звукоізоляційної підлоги що відколовся можна практично вийняти руками, оскільки він не пов'язаний з перекриттям або зі стіною.

На сьогоднішній день на ринку існує величезний вибір матеріалів, які можна з більшим чи меншим успіхом використовувати під стяжку в якості пружного шару. Це всякого роду матеріали на основі спіненого пінополіетилену (ППЕ), пробки, гуми, голкопробивного скляного та синтетичних волокон, мінеральної та скляної вати. Серед цієї безлічі хотілося б виділити кілька матеріалів, що мають найбільш високі акустичні властивості.

Перш за все – це система звукоізолюючих плит Soundfloor товщиною 20 мм. Система складається з скловолокнистих плит Ursa TEP 20, які виступають в якості основного робочого шару, а також базальтових плит високої щільності Soundfloor, які виконують функції кромок плит, покликаних підвищити стабільність основи підлоги по периметру приміщення і навколо колон. Це як раз варіант вдалого, прорахованого і перевіреного компромісу між «будівництвом» и «акустикою», коли заходи щодо забезпечення експлуатаційної стабільності не погіршують акустичні властивості конструкції.

При влаштуванні над плитами Шумостоп армованої стяжки, з поверхневою щільністю не менше 120 кг/кв.м індекс зниження ударного шуму дорівнює ΔLn,w = 42 дБ. Це дозволяє з великим запасом задовольнити найжорсткіші вимоги по ізоляції ударного шуму при будь-якій товщині несучої плити перекриття. Для прикладу, звук коли скляна пляшка розбивається об підлогу в нижньому приміщенні буде сприйматися як падіння легкої монети. Це приклад матеріалу, застосування якого забезпечує шумоізоляцію та реальний акустичний комфорт в приміщенні, що розташоване нижче.

Тонкий рулонний матеріал Акуфлекс, товщиною всього 4 мм, покладений під стяжку з поверхневою щільністю не менше 120 кг/кв.м, забезпечує зниження рівня ударного шуму на Ln,w = 27 дБ, що є хорошим варіантом знизити шум від сусідів зверху, домовившись з ними про укладання даного матеріалу під стяжку під час проведення ремонту. Акуфлекс добре підходить для масового застосування, так як технологія влаштування на ньому звукоізоляційної підлоги найбільш проста, а сумарна товщина конструкції близько 65 мм придатна для застосування в квартирах з невисокими стелями. При цьому для перекриття будь-якої товщини (від 140 мм і вище) застосування звукоізолюючої підлоги на матеріалі Акуфлекс забезпечить виконання найжорсткіших норм діючого ДБН щодо ізоляції ударного шуму.



Для того, щоб уявити собі, що на практиці означають ті чи інші значення ізоляції ударного шуму конструкціями звукоізолюючих підлог, представлена наступна таблиця:

Що таке хороша ізоляція ударного шуму

Низький (проблемний) показник зниження рівня ударного шуму конструкцією	Середній (нормативний) показник зниження рівня ударного шуму конструкцією	Високий (комфортний) показник зниження рівня ударного шуму конструкцією
ΔLn,w = 10 – 20 дБ	ΔLn,w = 20 – 30 дБ	ΔLn,w = 30 – 50 дБ
